Light Installation for the Montreux Jazz Festival

Just 'd like to share a project I worked on.
We connected a wurlitzer 200A to a light wall for a music festival (Montreux Jazz Festival) in Switzerland.
You can see my computer collection on the video...

http://vimeo.com/91207483
https://www.facebook.com/Cauboyz

The Mac Cave...

Après 6 mois d'éfforts, je vous présente ma Collection Apple!

Demo graphique sur Apple 1!

Ça faisait longtemps que je n'avais pas fait de basic... Et bien c'est comme le vélo !:)

Voici donc une petite démo sur apple 1 sur le thème du film matrix.
Je voulais tester les "capacités graphiques" de l'apple 1!



Pour lancer la démo :
-charger le basic : C100R , E000.EFFFR , puis E000R
-Revenir au monitor de WOz en pressant RESET
-charger la démo : C100R , 4A.00FFR0800.0FFFR
-Revenir dans le basic : E2B3R -Lancer la démo depuis le basic : RUN


Le fichier Txt : https://sites.google.com/site/applethefirstdownload/thematrix.txt

Le fichier Wav : https://sites.google.com/site/applethefirstdownload/thematrix.wav

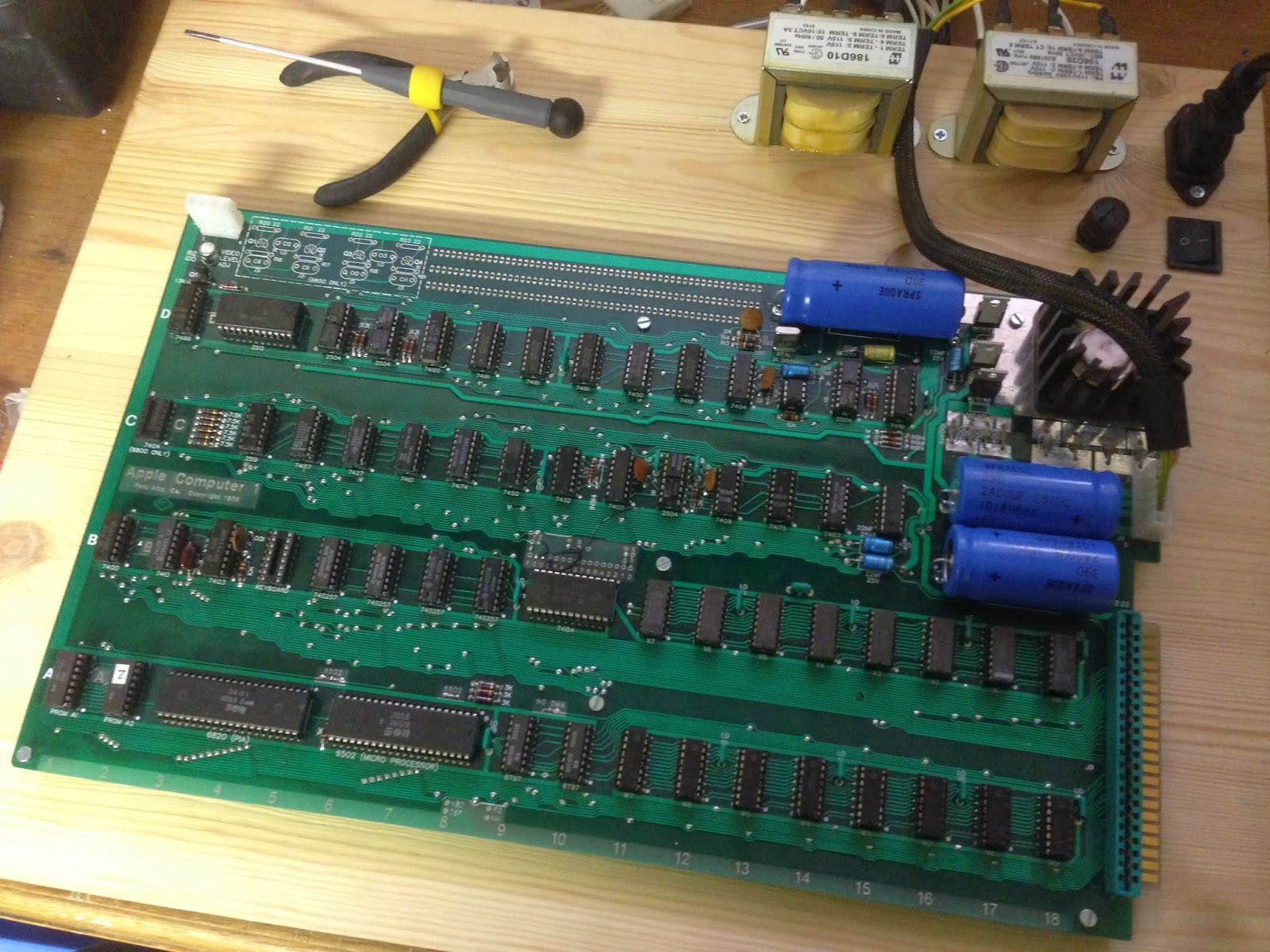

Réplique avec les restes

J'avais beaucoup de pièces en trop pour apple 1 et avant de construire ma réplique définitive, afin d’expérimenter quelques techniques et peut être amortir mes (nombreux) achats, j'ai décidé de construire une autre réplique.
Ca m'a permis d'essayer différents types de pannes et d'étain, de voir quels étaient les meilleurs techniques pour souder les composants. J'ai fait une réplique des petits condensateurs verts. J'ai également pu vérifier la compatibilité des diodes que j'utilise.
Les supports ne sont pas des TI à part celui qui reste visible. Le support est en bois et j'y ai intégré une partie de l'alimentation.

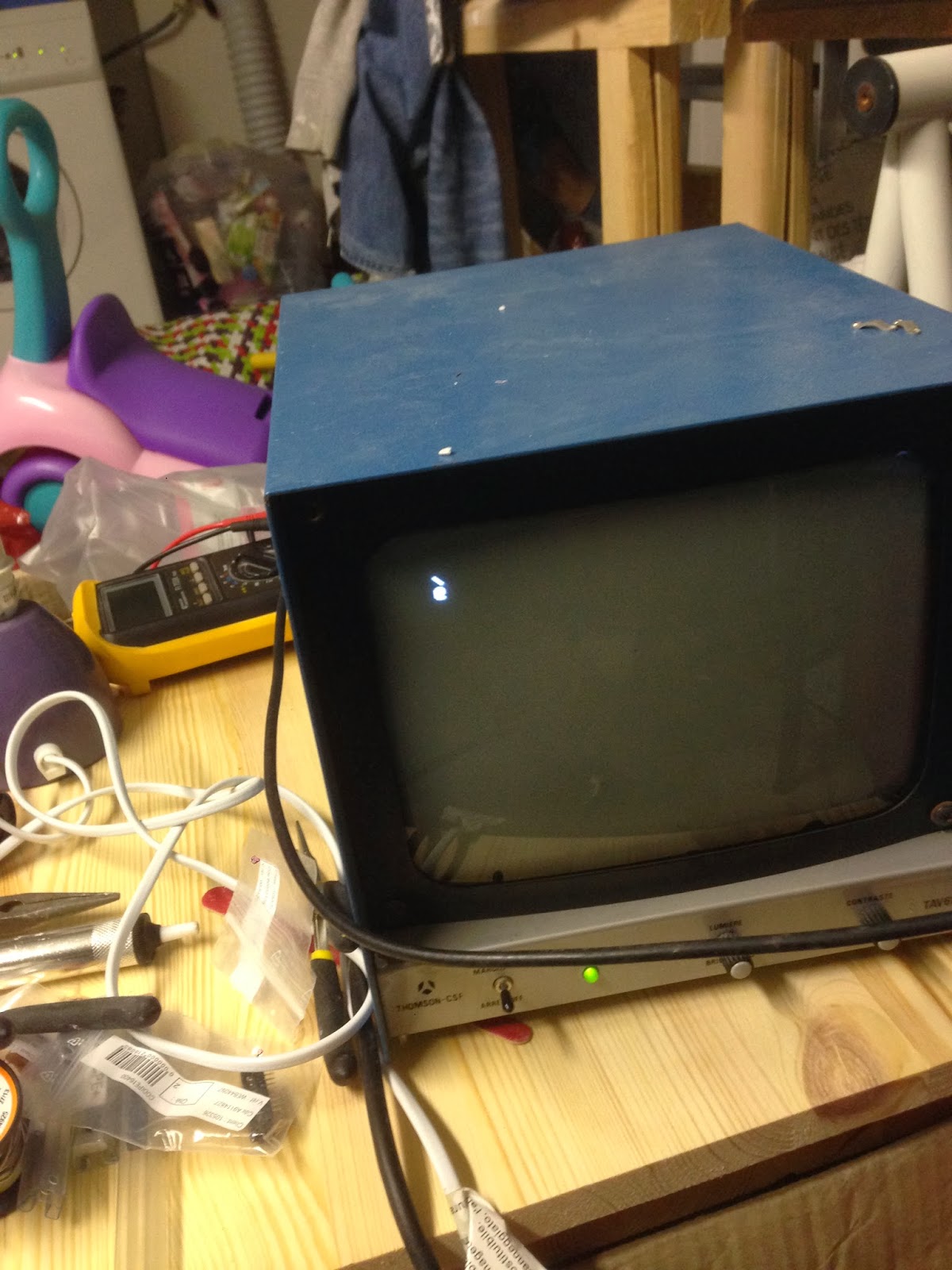

Bref, voici le résultat ....elle fonctionne!

Carte Newton nouvelle version

Je suis tombé sur cette annonce sur ebay.
Les cartes NTI sont maintenant vendues bien moins cher. Par contre on note que la couleur de la carte à changée et tire plus sur le vert (c'est une carte actuelle).
Je trouve la carte moins ressemblante et moins intéressante.

Edit : Après discussion avec Mike, les cartes plus claires sont devenues obsolètes. Il n'a pas trouvé de fabricant qui les utilise encore.
C'est dommage car  plusieurs améliorations ont été faites sur les légendes et le masque...

Le 6502

Woz avait initialement conçu la machine (sur papier!) pour accueillir un processeur 6800 de chez Motorola.
Après la sortie du 6502 qui était bien moins cher (25$ soit 7x moins!), il modifia son circuit pour qu'il accepte les 2 types de processeur.

Le 6502 a été développé par d'anciens salariés de Motorola et bien que totalement différent du 6800, le brochage reste compatible.
Finalement l'apple 1 sera livré de base avec un 6502.

Le processeur sur un apple 1 date en général de 1976. A cette époque était encore utilisé des "packages" en céramique!
Voici les 2 versions du 6502 que l'on peut trouver sur un apple 1.(il en existe d'autres)

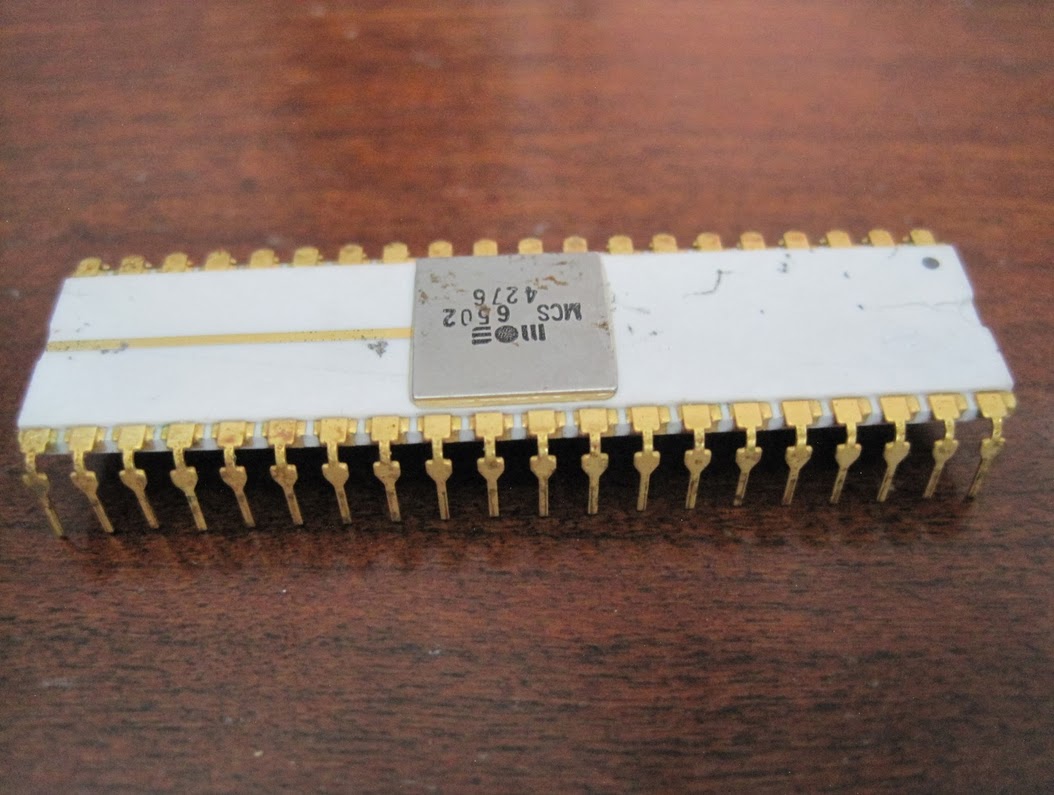

type 1

type 2

On trouve le premier type sur les 2 versions de la carte et le deuxième type uniquement sur les versions NTI.
Il existe également un apple 1 avec un 6502 en plastique daté de début 1977. Il est possible qu'il soit d'origine puisqu'il date de mars/ avril 77 et que la production d'apple II n'a commencé qu'en juin 77.

Ces composants en céramiques coutent aujourd'hui très cher et sont recherchés par les collectionneurs. Aussi je n'en ai pas trouvé (dans mon budget!) pour ma réplique d'apple 1.

J'ai donc décidé d'en faire une réplique...
Des plaques métalliques, du papier de verre, de la peinture à maquette, un 6502 en plastique et voici le résultat!

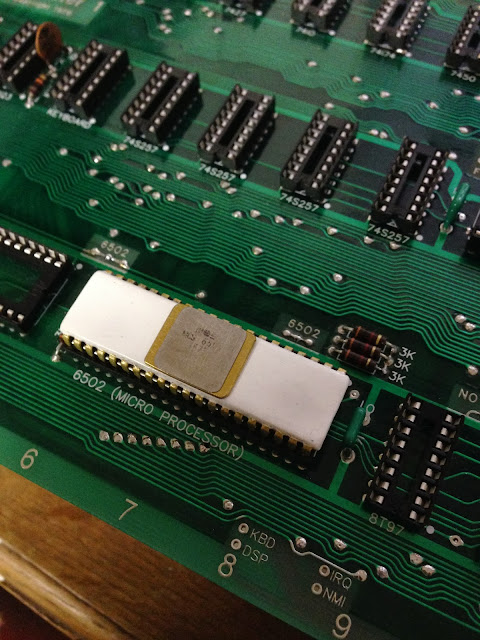

Réplique de 6502:

En ce moment il y en a énormément à vendre sur ebay! (Au moins 10 ces 2 derniers mois!)
Peut être car j'ai posté ce message sur les forums de collectionneur US et les propriétaires ont peur de voir baisser le prix du composants...
En tout cas, vu le nombre d'annonces, le prix de ce composant est surévalué!

Quelques photos, prises sur ebay.
Sur la première image, le 6502 ne convient pas pour une réplique d'apple 1.




Voici deux beaux exemplaires pour une réplique d'apple 1 pris également sur ebay.

Les composants : les supports de CI

On attaque la description des composants!

Les séries de carte d'apple 1 (NTI et pré-NTI) étaient peuplées avec un ensemble de composant légèrement différent, il y aura donc souvent plusieurs descriptions.

Voici quelques anglicisme et acronymes:
-Date code : c'est la date à laquelle a été fabriqué le composant. C'est souvent inscrit directement dessus.
-NOS, New Old Stock : composants anciens mais neufs, jamais utilisés.
-CI ou IC : Circuit intégré


Les Sockets ou Support de Circuits intégrés.

Les supports de CI de l'apple 1 sont très particuliers car il sont "fermés". On ne voit pas à travers comme avec les modèles actuels. Ceci à d'ailleurs posé quelques problèmes pour reproduire la carte de l'apple 1, car il n'est pas possible de voir les connexions en dessous (à moins de dessouder les supports, mais je crois qu'aucun possesseur d'apple 1 n'a accepté! :) )

Ce sont des "sockets low profil" produit par Texas Instrument, de type C92XX ou C84XX. Sous le socket est disposé un film en Mylar.
Lors de mes recherches, les possesseurs m'ont dit que ces sockets était très rependus à l'époque car ils étaient très bon marché. Ils sont très difficiles à trouver aujourd'hui car la production semble s'être arrêtée vers 1977. Ce sont de très mauvais supports, très difficile à souder!

On les trouve également sur certaines cartes pour Altair, Polymorphic, Sc/MP, Heathkit ...

Et hop, une photo :
